1. Allgemeines
In der Tabelle "ProjxVerbtyp" werden die Verbindungstypen ( AV, SV, SSV, Profibus-DP, Ethernet etc.) hinterlegt die, in der Maske "Netz", zum verbinden der einzelnen Anlagentypen benötigt werden. Diese werden durch die Fa. Mostec definiert und können durch den Anwender, in der Maske "Projektverwaltung", im Fenster "Verbindungs-Arten" entsprechend seiner Vorgaben geändert werden.
2. Aufbau
Nachfolgend kurze Erläuterungen, der hier verwendeten Spalten:
- Die Spalte "PK_ID" (Produktkennzeichnung_Identifizierung) liefert den Verbindungstyp der in der Spalte "FK_TYP" hinterlegten Nummer, der Tabelle "ProjxVerb", entspricht. Sie wird zur internen Zeilennummerierung verwendet und programmtechnisch erzeugt.
- Die Spalte "KBEZ" (Kurzbezeichnung) wird zur Kurzbeschreibung des Verbindungstyps verwendet. Programmtechnisch werden die in dieser Spalte hinterlegten Begriffe in der Maske "Projektverwaltung" dem Fenster "Verbindungs-Arten" der Spalte "Bezeichnung"(siehe Bild 2 unten) zugeordnet.
- In der Spalte "LBEZ" (Langbezeichnung, max.250 Zeichen) können längere Textpassagen zur Beschreibung hinterlegt werden. Programmtechnisch werden die in dieser Spalte hinterlegten Begriffe in der Maske "Projektverwaltung" dem Fenster "Verbindungs-Arten" der Spalte "Beschreibung" (siehe Bild 2 unten) zugeordnet.
- Die Spalte "FK_TYP" (Funktionskennung Typ, ein Verweis möglich) verweist auf die "PK_ID" Nummer in der Tabelle "Typen".
- In der Spalte "Gleichz" (Gleichzeitigkeit) wird der Gleichzeitigkeitsfaktor für den Verbindungstyp hinterlegt. Dieser Faktor kann durch den Anwender in der Maske "Projektverwaltung" im Fenster "Verbindungs-Arten" in der Spalte "Gleichz." (siehe Bild 2 unten) geändert werden.
- Die Spalte "TYPQUELLE" (Typ Abgang) liefert den Abgangstyp der in der Tabelle "Einspeisetyp" hinterlegten "PK_ID" entspricht. Der Anwender hat im Fenster "Verbindungs-Arten" in der Spalte "Art der Einspeisung" (siehe Bild 2 unten) die Möglichkeit den Abgangstyp zu ändern.
- Die Spalte "SV_ZUSQUELLE" (Zusätze Abgang, x Verweise möglich) liefert die Zusätze die der "PK_ID" der Tabelle "Artikel" entspricht und dem Abgangstyp (Spalte "TYPQUELLE") zugeordnet wird. Sie kann x Zahlen, die mit Komma und Leerzeichen getrennt, sowie mit einer eckigen Klammer geschlossen wird, enthalten.
- Die Spalte "TYPZIEL" (Typ Einspeisung) liefert den Einspeisetyp der in Tabelle "Einspeisetyp" hinterlegten "PK_ID" entspricht. Der Anwender hat im Fenster "Verbindungs-Arten" in der Spalte "Art der Abgangs" (siehe Bild 2 unten) die Möglichkeit den Einspeisetyp zu ändern.
- Die Spalte "SV_ZUSZIEL" (Zusätze Einspeisung, x Verweise möglich) liefert die Zusätze, die der "PK_ID" der Tabelle "Artikel" entspricht und dem Einspeisetyp (Spalte "TYPZIEL") zugeordnet wird. Sie kann x Zahlen, die mit Komma und Leerzeichen getrennt, sowie mit einer eckigen Klammer geschlossen wird, enthalten.
Bild1: Aufbau Tabelle "ProjxVerbtyp"

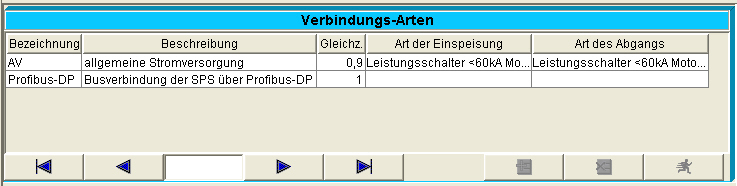

Bild2: Aufbau Fenster "Verbindungsarten"
