Projektverwaltung

Durch die Projektverwaltung, als Teil des Programmteils Projekte, werden alle Informationen und Vereinbarungen zu ihren Einzelprojekten verwaltet. Die einzelnen Projekte sind durch ihre Projektnummern in den Fenstern Projektauswahl und allgemeine Daten gekennzeichnet und können durch den Anwender geändert werden. Die Anzahl der Projekte ist nicht begrenzt, sollten aber aus Gründen der Übersichtlichkeit in Grenzen gehalten und sinnvollerweise auf andere Datenträgern archiviert werden. Die hier hinterlegten Daten werden von den nachfolgenden Programmabschnitten benötigt.

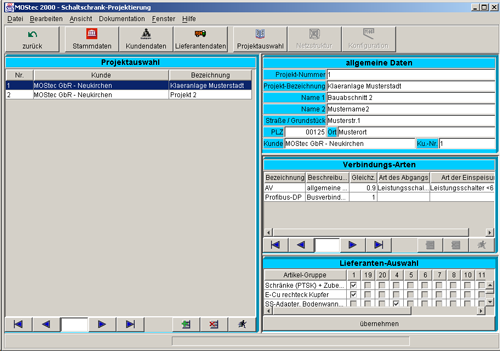

		Bild 1: Fenster Projektverwaltung

Bevor sie in die Netzstruktur gelangen, sind die entsprechenden Verbindungstypen zu definieren. Jede Verteilung hat bestimmte Arten von Eingängen (Senken) und Abgängen (Quellen), die durch Energie- und Datenflüsse im einzelnen beschrieben werden. Sie bestimmen die Beziehungen zwischen den einzelnen Verteilern im gesamten Netzwerk des Projektes.

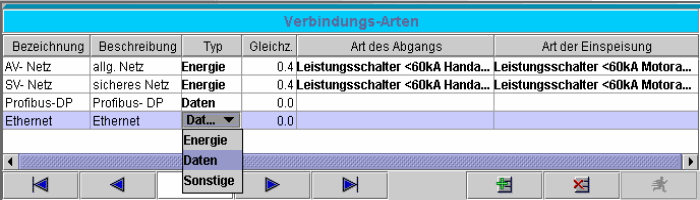

Bild 2: Fenster Verbindungstypen

Die Inhalte der Spalten Bezeichnung und Beschreibung sind frei wählbar und sollten zu den vorgesehenen Verbindungstypen in Beziehung stehen.
In der Spalte Typ ist über eine verdeckte Liste, der Verbindungstyp auszuwählen. Man hat die Wahl zwischen den Energie- und Datenverbindungen. Diese Energie- und Datenverbindungen werden durch das Programm in der Spalte Typ fest vorgegeben. Folgende Energie- und Daten Verbindungstypen sind gegenwärtig vorgesehen:

AV- Netz (Allgemeine Verteilung mit Einspeisung aus dem allgemeinen Netz, siehe Abschnitt Kupplungen im Konzept).
SV/KU- Netz (Sichere Verteilung mit Einspeisung aus dem sicheren Netz und einer Kupplung zum AV- Netz, siehe Abschnitt Kupplungen im Konzept).
AV2- Netz (Allgemeine Verteilung mit 2 Einspeisungen aus dem allgemeinen Netz, siehe Abschnitt Kupplungen im Konzept).
Ethernet (Datenverbindung vor allem für das Bedienen und Beobachten und der Kommunikation zwischen den Anlagenteilen).
Profibus- DP (Datenverbindung innerhalb der Felder und zwischen den Anlagenteilen).
Interbus- S (Datenverbindung innerhalb der Felder und zwischen den Anlagenteilen).

Für das Projekt kann in der Spalte Gleichzeitigkeit eine Voreinstellung für den Gleichzeitigkeitsfaktor (Bedarfsfaktor) der Verteilungen vorgenommen werden. Diese Bedarfs- oder Gleichzeitigkeitsfaktoren sind speziell für Energieverbindungen gedacht (siehe Netzstruktur).
In den Spalten, für die Art der Einspeisungen und Abgänge, können sie eine Voreinstellung der Abgänge und Einspeisungen (Leistungsschalter, NH- Trenner, NH- Leisten etc.) für das Gesamtprojekt vornehmen. Durch Doppelklick auf die ausgewählte Zeile öffnet sich das Fenster "Hinzufügen" das im Programmabschnitt Konfiguration noch näher beschrieben wird.

Für jedes Projekt wird vom System eine feste Zuordnung der Lieferanten zu den Artikelgruppen vorgegeben. Diese Vorgaben können, durch den Anwender, geändert werden, siehe Bild 3 Fenster "Artikel-Lieferanten Auswahl". Die eingestellten Artikelgruppen zu den zugelassenen Lieferanten werden, durch Mausklick, in der entsprechenden Zeile festgelegt. Ein Häkchen zeigt optisch diese Zuordnung zwischen dem Lieferanten und der Artikelgruppe. Die inaktiven Felder sind grau hinterlegt und können nur durch uns erweitert werden, da nicht unbedingt jeder Lieferant alle Artikelgruppen belegt. Jeder Lieferant hat eine Lieferantennummer, die bei Mauszeigerberührung die Namen, der Lieferanten, in einem Kästchen anzeigt.
Die vorgenommenen Einstellungen werden, durch erzeugen eines Projektes, in die Datenbank übernommen.

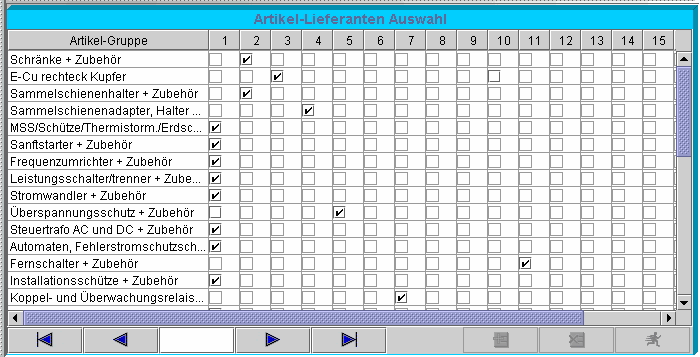

Bild 3: Fenster Lieferantenauswahl
