Netzstruktur
Programmteil für die Gesamtanlagenübersicht und deren Berechnung

Innerhalb der "Netzstruktur" (Bild 1) können sie ihre Anlagen entsprechend ihrer Zuordnung grafisch positionieren. Sinnvoll ist es, die Anlagenhierarchie von oben nach unten aufzubauen. Man beginnt mit der EVU- Einspeisung, dann folgen die Hauptverteilungen und Unterverteilungen usw. Die verdeckte Liste, im rechten oberen Fensterteil, enthält verschiedene Anlagentypen mit einer Anzahl von Icons. Der ausgewählte Anlagentyp wird mit der linken Maustaste (ein Mausklick) markiert und, nach nochmaligen drücken der linken Maustaste, positioniert. Über das Kontextmenü, rechte Maustaste, ist es möglich schon positionierte Anlagen zu löschen, kopieren oder zu verschieben.
Nachdem alle Anlagen  in der "Netzstruktur" positioniert wurden, sind die Anlagenbeziehungen über die Verbindungstypen aufzubauen. Man unterscheidet die Verbindungstypen "Energie" (Quelle=Energieabgang, Senke=Einspeisung) und "Daten". Die zu verbindenden Anlagen werden markiert und durch ziehen des Mauspfeils von Quelle zu Senke verbunden. Das Programm stellt danach die interne Beziehung her. Es öffnen sich nacheinander die Unterfenster "Einspeisung hinzufügen" und "Abgänge hinzufügen". Nun wählen sie die Arten der Geräte aus und bestätigen ihre Eingabe durch drücken der Taste "Hinzufügen".

Bild 1: Animation Fenster Netzstruktur

Zu jeder Anlage können im Vorfeld gewisse mechanische und elektrische Eigenschaften festgelegt werden, die im Fenster "Voreinstellungen" (Bild 2) geändert werden können. Dazu zählen unter anderen Verteilerbezeichnungen, Gleichzeitigkeiten (AV/SV), Abmaße (mindest Höhe und Tiefe), Sockelhöhen, Netzform und Einspeise- und Abgangsbaugruppen. In der Spalte Gleichzeitigkeit tragen sie die vorgesehenen Bedarfsfaktoren der einzelnen Verteilung ein. Im Feld "Bezeichnung" geben sie die entsprechenden Namen der Verteilung (Unterprojekt) ein. Weitere Bezeichnungen oder beschreibende Ergänzungen zur Verteilung (Unterprojekt) sind im Feld "Beschreibung" einzutragen. Das Fenster "Voreinstellungen" läßt sich über das Kontextmenü "Eigenschaften" der rechten Maustaste öffnen.
In den Fenstern "Einspeisungen" und "Abgänge zu anderen Verteilungen" (Bild 2) sind die bestehenden Verteilerbeziehungen dargestellt. Die Spalten Strom 1, 2 undzeigen die Ströme dieser Verteilerbeziehung. Wobei die Spalte Strom 1 den errechneten Strom der Verteilung anzeigt. Die Spalte Strom 2 die über den Gleichzeitigkeitsfaktor errechnete Größe der Einspeisung und die Spalte Strom 3 den errechneten Abgangstrom (Selektivität) der vorgeordneten Verteilung benennt. Über die untere "Tastenleiste" können sie diese Verteilerbeziehungen löschen, ändern oder bearbeiten. Durch einen Doppelklick auf die Spalten "Einspeisung als" oder "Abgang als", können sie die Art der Geräte für diesen Abgang oder der Einspeisung im Fenster "Artikel einfügen" (Bild 2) bestimmen. Die Verfahrensweise ist dieselbe, wie auf der Seite Konfiguration im Abschnitt "Hinzufügen" beschrieben.

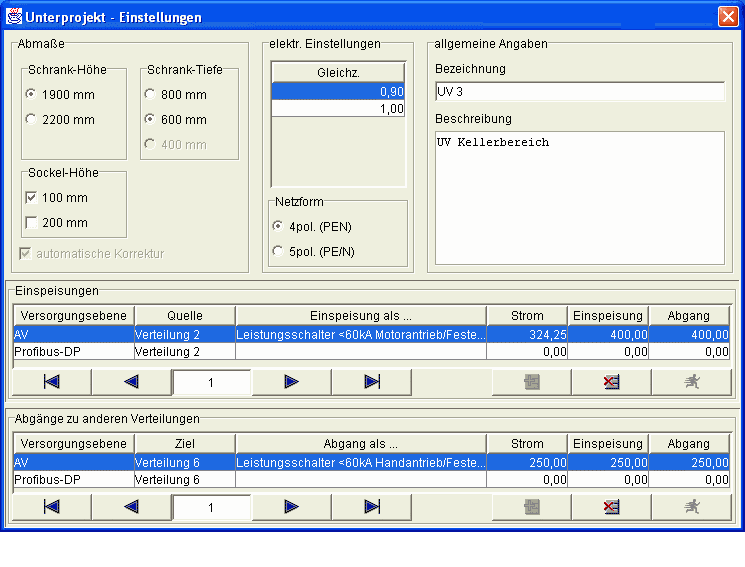

Bild 2: Animation Fenster Einstellungen Eigenschaften Verteilung
