Thermistor-Motorschutz m. 2Fühler (Meldung und Begrenzung) mit Busanschaltung
|
|
Kurzbeschreibung
|

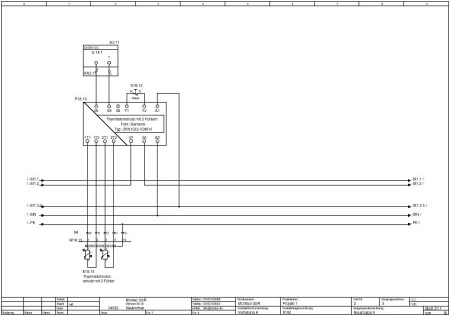

Ansicht Stromlaufplan
|
- Das Auslösegerät arbeitet nach dem Ruhestromprinzip und überwacht sich selbst auf Drahtbruch.
- Hat der erste Fühlerkreis (PTC-Widerstand) die eingestellte Ansprechschwelle ("Warnung") erreicht, so geht die Meldung , über einen DI, an die Steuerung.
- Erreicht der zweite Fühlerkreis (PTC-Widerstand) die eingestellte Ansprechschwelle ("Abschalten"), so löst das Thermistor-Motorschutz Relais aus.
- Der zweite Relaiskontakt unterbricht die Sicherheitskette, die zur Abschaltung des Hauptstromkreises führt.
|
|
|
Anwendung
|
- Thermistor-Motorschutz (in Verbindung mit zwei PTC-Widerständen) wird zur Temperaturüberwachung von elektrischen Antrieben verwendet. Durch die Verwendung von zwei Temperaturfühlern sind zwei Funktionen möglich ("Warnen" und "Abschalten").
|
|
|
|
