Aufstellung der Schaltanlagen

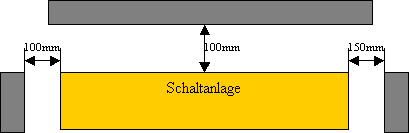

Folgende Mindestabstände von der Schaltanlage zu Hindernissen müssen eingehalten werden:

Maße beziehen sich auf die Gerüstabmessung. Oberhalb der Felder ist ein Raum von min.400mm zu Hindernissen freizuhalten.

Reduzierte Gangbreiten im Bereich offener Türen

  • Bei gegenüberliegenden Schaltanlagenfronten wird nur auf einer Seite mit Einengung durch offene Türen (d.h. mit Türen, die nicht in Fluchtrichtung zuschlagen) gerechnet.
  • Türbreiten beachten, d.h. Tür muss sich mindestens 92° öffnen lassen.
  • Türöffnungswinkel:
  • Bei Einzelaufstellung = 180°
  • Bei Reihenaufstellung = 140°
